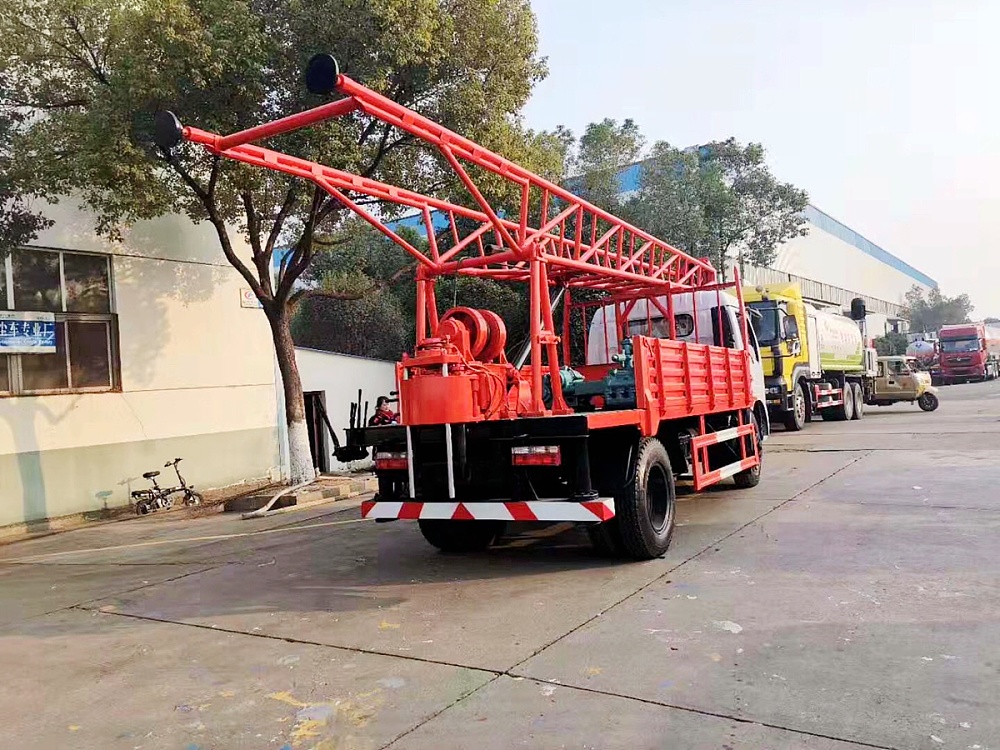

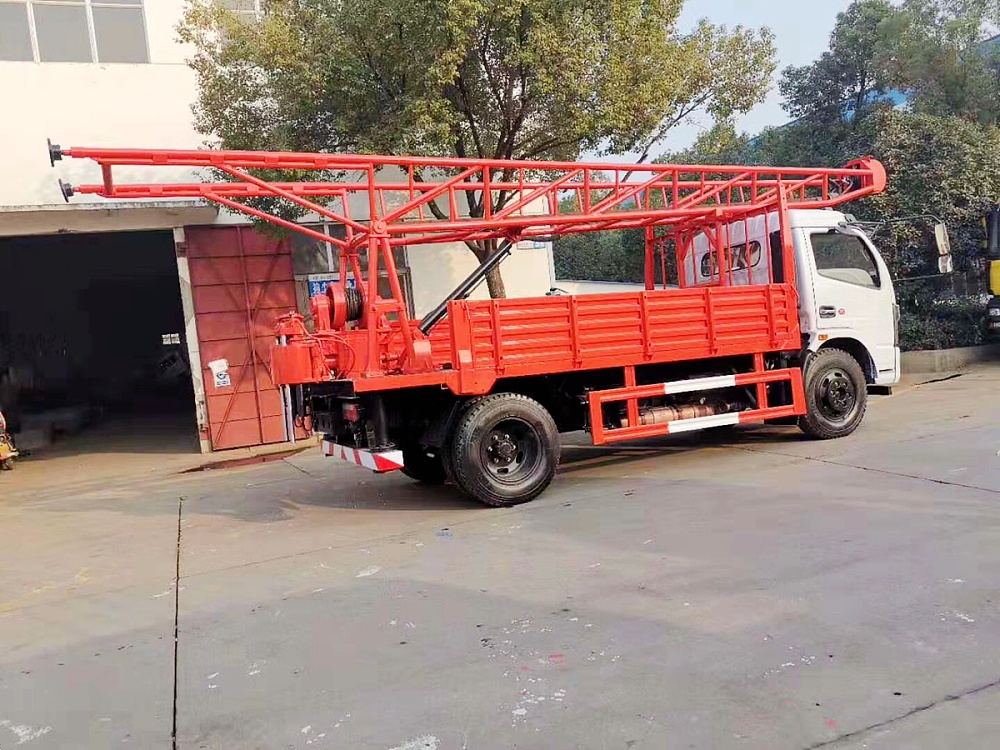

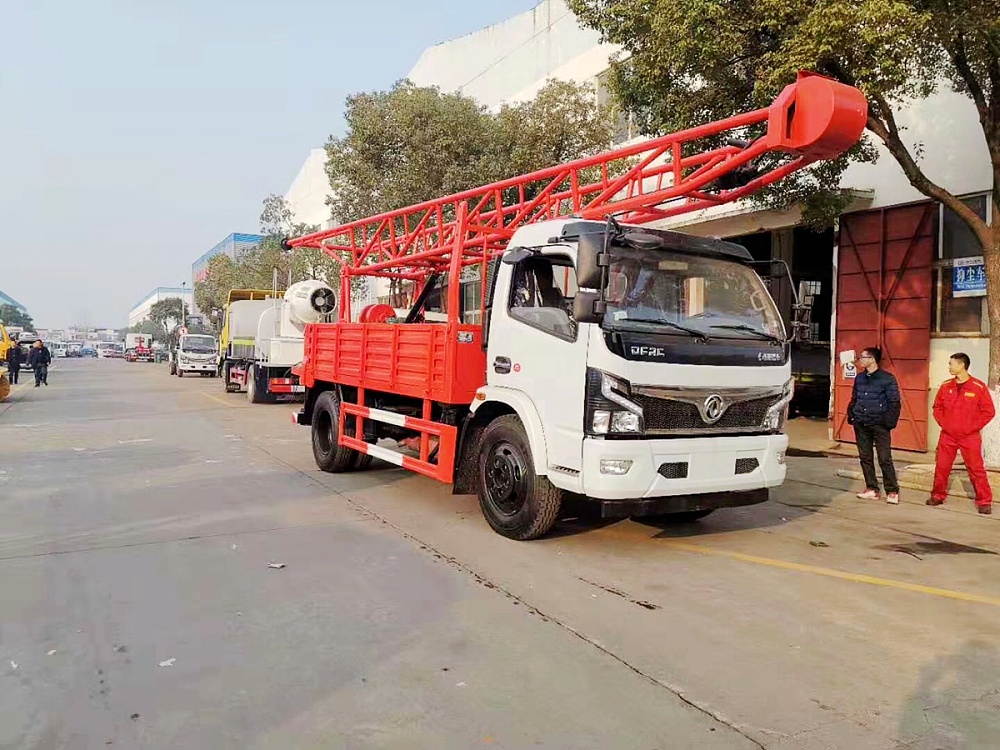

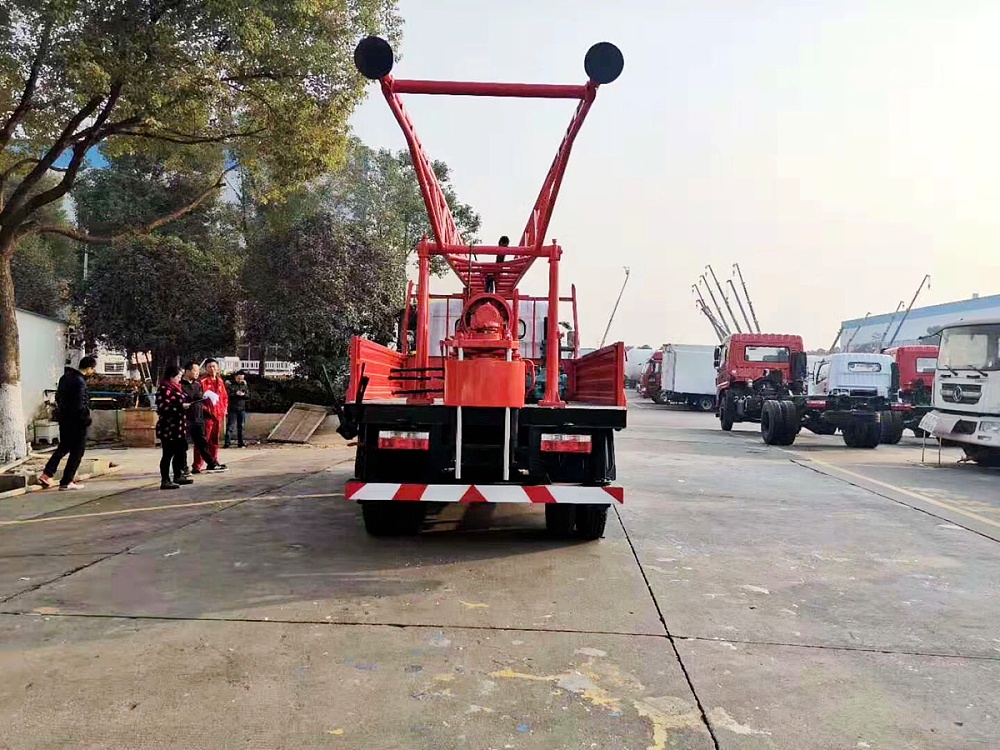

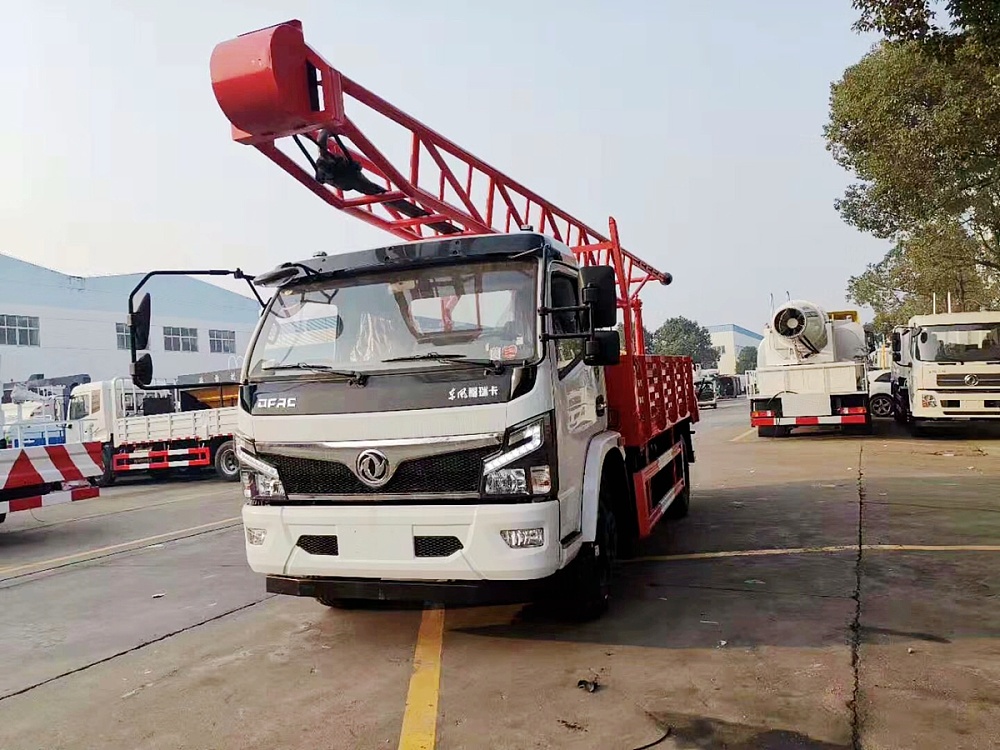

東風福瑞卡鉆機車：底盤采用東風福瑞卡國六底盤. 云內150馬力發動機，3800軸距，245/70R19.5輪胎帶備胎，6檔變速箱，帶方向助力，斷氣剎。原裝空調。上裝配置：減速箱，回轉器，卷揚機，變速箱，泥漿泵，取力箱，井架，塔架，水龍頭。
商品參數：
●品牌：東風
●型號：CLW5080TZJ6
●鉆孔直徑：200mm
●鉆孔深度：100m
●鉆孔角度范圍：90°
●發動機功率：105kw
●重量：7800kg
●加工定制：是
●破碎方式：沖擊回旋式鉆機
●施工場地：地表鉆機
●鉆探深度：中深孔鉆機
●用途：水文地質水井鉆機
●地質勘查車載鉆機 地礦勘測鉆井車 DPP100北探汽車鉆 地勘鉆機
使用范圍：●用于地震爆破孔的施工。
●用于石油、天然氣及固體礦產的普查勘探淺孔施工。
●用于城建、鐵路及水電部門進行工程地質勘察施工。
●用于淺層水文地質勘察及水井鉆進。
主要優點：
●液壓加壓兼 起拔、節省人力、減輕勞動強度。
●卷揚機為行星式卷揚機，操作靈活、安全可靠。
●在減速箱中增設了反檔機構，操縱一個手柄可使回轉器具有正轉、停、反轉三檔位置，使主動鉆桿擰卸方便、省時、省力。
●泥漿泵自吸能力強，可調10級流量。
●水龍頭體積小、重量輕、密封可靠。
●主動鉆桿剛性好、自重大，鉆孔時靠自重加壓即可，鉆進效率高。
●起、落井架為液壓操縱，操作方便、安全可靠。
●整車裝有四組液壓支腿，可隨意調節任意腿的伸出長度，適應不同工作場地。
●汽車分動箱為整體、 用越野式。
●在操作臺上即可實現鉆機正反轉工作，操作方便靈活。
公告參數
| 技術指標 | CLW5080TZJ6型鉆機車 | |||
| 基本參數 | 生產廠家 | 程力專用汽車股份有限公司 | ||
| 生產地址 | 湖北省隨州市南郊平原崗程力汽車工業園 | |||
| 外形尺寸 (mm) | 9100X2370X3180 | |||
| 底盤型號 | EQ1125SJ8CDC | |||
| 底盤軸距 (mm) | 3800,3950,4050,4100,4400,3600 | |||
| 底盤軸數 | 2 | |||
| 底盤軸荷 (kg) | 4350/7645 | |||
| 整備質量 (kg) | 7605 | |||
| 總質量 (kg) | 7800 | |||
| 額定載質量 (kg) | ||||
| 接近角/離去角 (°) | 21/14 | |||
| 前懸/后懸 (mm) | 1130/1720 | |||
| 高車速 (km/h) | 103 | |||
| 準乘人數 (人) | 3 | |||
| 輪胎規格 | 245/70R19.5，8.25R20 | |||
| 輪胎數量 | 6+1(備胎) | |||
| 彈簧片數 (前/后) | 8/10+7,12/12+9 | |||
| 前輪距 (mm) | 1745,1802 | |||
| 后輪距 (mm) | 1630,1650 | |||
| 排放標準 | GB3847-2005,GB17691-2018國Ⅵ | |||
| 燃料種類 | 柴油 | |||
| 發動機 | 發動機型號 | 發動機生產企業 | ||
|
D4.0NS6B170 D4.0NS6B185 YCS04190-68 ZD30D16-6N D25TCIF1 D30TCIF1 D40TCIF1 D45TCIF1 NV30-C6G NV30-C6C NV30-C6D CY4SK161 CY4SK261 CY4SK361 YCY30165-60 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 東風輕型發動機有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 |
|||
| 發動機排量 (ml) | 發動機功率 (kw) | |||
|
4000 4000 4156 2953 2499 2977 4052 4461 2968 3093 2968 3856 3856 3856 2970 |
125 136 140 120 110 125 135 162 115 120 120 135 125 125 121 |
|||
| 其它說明 | 該產品主要用于地震物探鉆井，工程地質勘查鉆井及打供水井鉆井等工作；專用裝置前伸:1100mm，后伸:1350mm；側、后防護所用材料材質為Q23**，連接方式為焊接連接，后下部防護斷面尺寸為125×200mm，離地高度為470mm；ABS型號/廠家:ABS型號:ABS/ASR-24V-4S/4M，廠家:襄陽東風隆誠機械有限責任公司.隨底盤選裝駕駛室. | |||
技術規格
|
大鉆深 |
鉆孔直徑Φ200mm時深70m 鉆孔直徑Φ150mm時深100m |
|
|
鉆桿直徑 |
mm |
Φ42-50 |
|
回轉器轉速 |
R/min |
正轉 / 57 96 169 |
|
反轉 / 38 |
||
|
大給進力/起拔力 |
KN |
30/50 |
|
給進行程 |
mm |
450 |
|
卷揚單繩提升力 |
KN |
13 |
|
泥漿泵 大工作壓力 |
Mpa |
2 |
|
泥漿泵 大排水量 |
1/min |
450 |
|
液壓系統 大壓力 |
Mpa |
8 |
|
外廓尺寸（長*寬*高） |
mm |
9100*2370*3180 |
|
鉆機重量(含車） |
kg |
7800 |
